De fleste kjøkken- og badebatterier i Nord-Amerika bruker en 1/2 tomme PT (National Pipe Thread) tilkobling , mens mange land utenfor USA er avhengige av 1/2 tomme BSP (British Standard Pipe) gjenger . En vanndispenserkran er imidlertid vanligvis en mye mindre armatur, oftest bygget rundt en 3/8 tommers kompresjonstilkobling trapper ned til 1/4 tommers ytre diameter rør, siden den trekker fra en lavtrykksfiltrert eller renset tilførselsledning i stedet for hovedvannledningen i husholdningen. Å kjenne denne forskjellen før du kjøper en armatur, adapter eller erstatningskran er den største enkeltfaktoren for å unngå en feilaktig, lekker tilkobling.
Resten av denne veiledningen bryter ned hvordan krantilkoblingsstørrelser måles, hvordan de skiller seg mellom standardkraner og vanndispenserkraner, hvilke materialer og gjengestandarder som er involvert, og hva du bør sjekke før du installerer, skifter ut eller feilsøker en armatur. Den er skrevet for alle som sammenligner deler før et kjøp, enten det er en huseier, en kjøkkenoppusser eller en kjøper som kjøper tilbehør til en filtrerings- eller dispenserproduktlinje.
Standard krantilkoblingsstørrelser forklart
Krantilkoblingsstørrelsen refererer til diameteren og gjengemønsteret til armaturen som forbinder kranens kropp til tilførselsledningen, ventilen eller dispenserslangen. To målinger betyr noe: nominell rørstørrelse (den avrundede diameteren som brukes i navngivning, for eksempel 1/2 tomme eller 3/8 tomme) og trådtype , som avgjør om to deler faktisk vil tette mot hverandre selv om den nominelle størrelsesetiketten stemmer overens.
Nominell størrelse er en navnekonvensjon, ikke en bokstavelig måling av den ytre diameteren. Et rør merket 1/2 tomme NPT, for eksempel, måler ikke nøyaktig 1/2 tomme på tvers på noe enkelt punkt langs konusen, og det er grunnen til at beslag matches av standard i stedet for av målebånd alene. Denne navnetilnærmingen går tilbake til tidlige konvensjoner for rørproduksjon og har holdt seg konsistent på tvers av de fleste rørleggerutstyr i godt over et århundre, noe som er en del av hvorfor det fortsatt er referansepunktet som brukes på emballasje i dag.
I boligrørleggerarbeid er de vanligste størrelsene på hvert trinn av en typisk kjøkkenforsyning som følger.
| Tilkoblingspunkt | Typisk nominell størrelse | Vanlig trådtype |
|---|---|---|
| Hovedavstengningsventilinnløp | 1/2 tomme til 3/4 tomme | NPT |
| Tilførsel av kjøkkenkran | 1/2 tomme | NPT eller BSP |
| Vinkelstoppventilutløp | 3/8 tommer | Kompresjonsbeslag |
| Vanndispenserkraninntak | 1/4 tomme eller 3/8 tomme | Kompresjons- eller hurtigkoblingsrør |
| Utgangsport for filtrering eller RO-enhet | 1/4 tomme | Push-to-connect rørfitting |
| Fleksible tilførselsledningsender | 3/8 tommer to 1/2 inch | Kompresjons- eller koplingsmutter |
Disse størrelsene er generelt konsistente på tvers av store beslagprodusenter, men det vises små variasjoner mellom produktlinjer som følger metriske standarder kontra imperialistiske standarder, og det er grunnen til at fysisk måling av beslaget alltid er mer pålitelig enn å anta en størrelse fra minnet eller fra et enkelt referansediagram.
Hvordan en Vanndispenserkran Tilkoblingen skiller seg fra en standard kran
En vanndispenserkran er designet for å sitte ved siden av en kjøkkenvask og levere filtrert, renset eller omvendt osmosebehandlet vann fra en separat tilførselsledning, i stedet for å blande varmt og kaldt vann fra hovedrørene. Fordi den kun håndterer en enkelt lavstrømsledning, er tilkoblingsmaskinvaren med vilje mindre og lettere enn en standard armatur, og den interne ventilmekanismen er også enklere siden det ikke er noen varm og kald blandepatron involvert.
Viktige forskjeller ved koblingspunktet
- En vanndispenserkran kobles vanligvis til polyetylen- eller vinylrør med en ytre diameter på 1/4 tomme, ikke stivt tilførselsrør.
- Monteringsskaftet som passerer gjennom vaskedekket er vanligvis smalere, ofte nær 1/2 tomme, for å passe inn i det samme forborede hullet som brukes til såpedispensere eller sidesprøyter.
- Tilkoblinger er avhengige av push-to-connect eller kompresjonsstil koplinger i stedet for store NPT gjengede skjøter, siden driftstrykket er mye lavere enn hovedforsyningsledningen.
- Mange dispenserkraner kobles sammen med et filtreringssystem eller omvendt osmoseenhet, så tilpasningsstørrelsen må også samsvare med utgangsporten på den enheten, ikke bare selve kranen.
- Den indre boringen i en dispenserkran er smalere enn en standardkran, noe som er tilsiktet, siden den er designet for å trekke vann og koke vann i stedet for å fylle en vask eller en stor kjele raskt.
Dette er grunnen til at en dispenserkran ikke bare kan byttes med de samme beslagene som en kjøkkenvaskkran, selv om begge er installert i samme skap og ser like ut i generell form fra benkeplaten.
Vanlige typer vanndispenserkraner og deres tilkoblingsbehov
Ikke alle vanndispenserkraner er bygget på samme måte, og typen dispenser som er installert påvirker hvilken tilkoblingsstørrelse og tilpasningsstil som er nødvendig.
Benkeplatemonterte dispenserkraner
Disse er den vanligste stilen, montert gjennom et lite hull i vaskedekket eller benkeplaten ved siden av hovedkranen. De bruker nesten alltid en 1/4 tommers rørforbindelse sammen med et smalt monteringsskaft, og er den enkleste stilen å ettermontere i et eksisterende kjøkken.
Luftspalte dispenser kraner
Brukt med omvendt osmose-systemer under vasken, inkluderer en luftspaltekran en ekstra port som ventilerer avløpsledningen, i tillegg til drikkevannsledningen. Dette betyr at den har to rørforbindelser i stedet for én, og slangen på avløpssiden har ofte en litt annen diameter enn slangen på tilførselssiden, så de to bør ikke antas å være utskiftbare.
Ikke-luftspalte dispenserkraner
Disse hopper over den ekstra ventilasjonsåpningen og bruker en enkelt tilførselstilkobling, vanligvis 1/4 tomme, som forenkler installasjonen, men er avhengig av en tilbakeslagsventil andre steder i systemet for å forhindre tilbakestrømning.

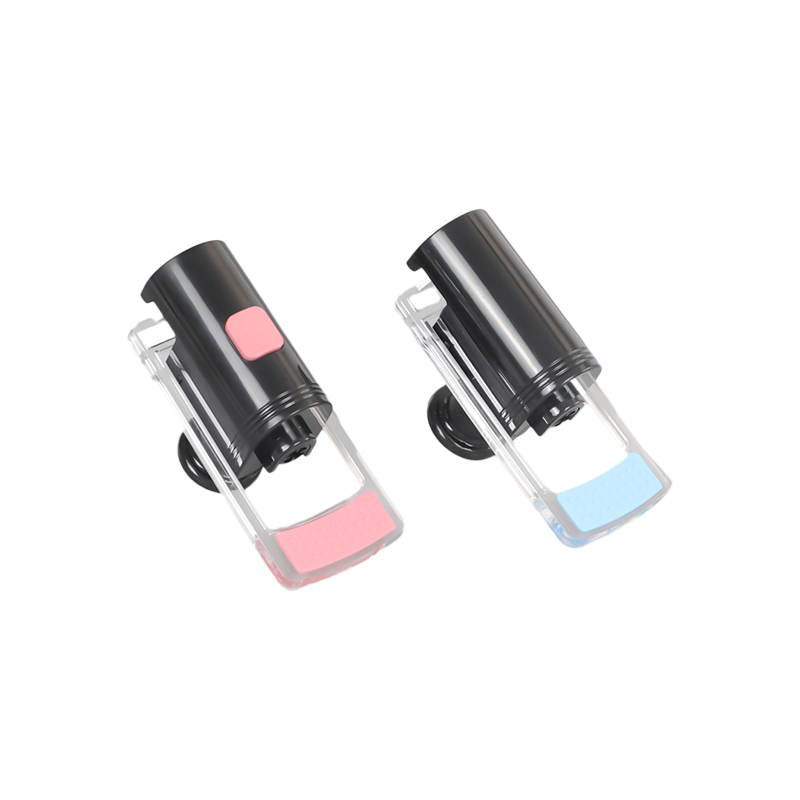

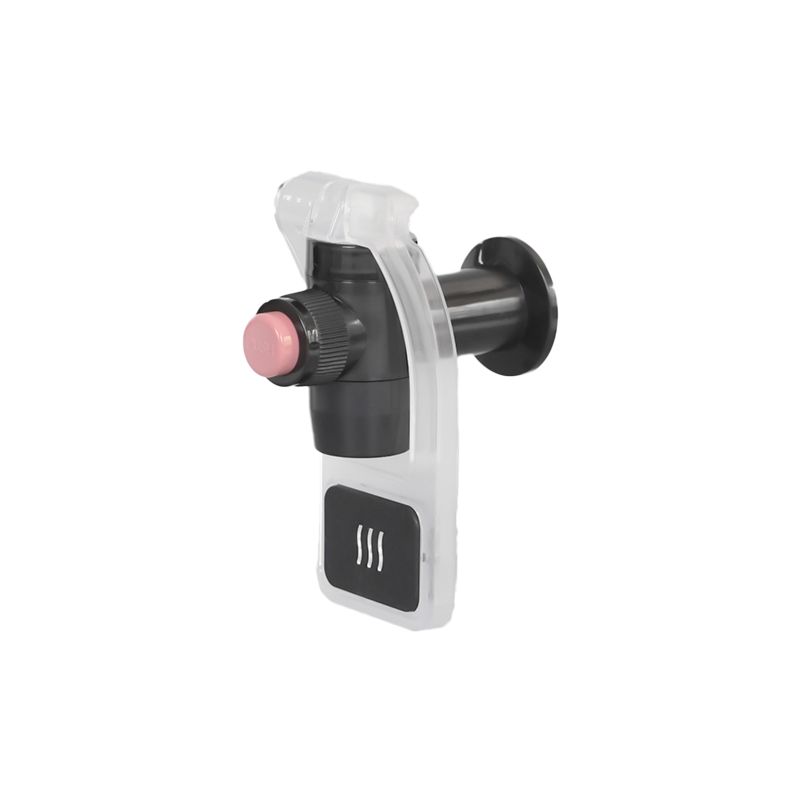

Øyeblikkelige varme og kalde dispenserkraner
Disse kombinerer en drikkevannsbeholder med en øyeblikkelig varmtvannstank. Den kalde eller filtrerte siden bruker vanligvis fortsatt en 1/4 tommers tilkobling, mens innløpet til varmtvannstanken kan bruke en litt større kobling, ofte 3/8 tommer, siden den også må kobles til en standard kaldtvannstilførselsledning for å mate tanken.
Kjøleskap og innebygd apparat vannledninger
Kjøleskapsismaskiner og innebygde drikkedispensere bruker samme 1/4-tommers slangestandard som de fleste benkeplate-dispenserkraner, og det er grunnen til at den samme salventilen eller tee-beslaget ofte kan betjene både en kjøleskapslinje og en dispenserkran fra et enkelt forsyningspunkt.

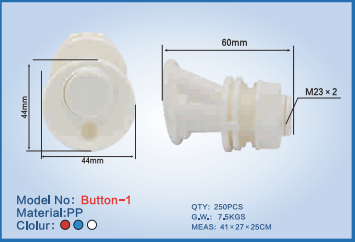

Slik måler du riktig størrelse på krantilkoblingen
Måling før bestilling av beslag eller adapter forhindrer den vanligste installasjonsfeilen: å kjøpe en del som er nær i størrelse, men som ikke tetter ordentlig.
Trinn for trinn måling
- Slå av vanntilførselen og koble fra den eksisterende ledningen før måling, for å unngå skade eller vanntap.
- Mål den ytre diameteren til røret eller røret ved hjelp av en skyvelære eller en linjal over det bredeste punktet, ikke diagonalt over en avrundet kant.
- Tell antall gjengekanter per tomme hvis forbindelsen er gjenget, siden dette avgjør om det er et grovt eller fint gjengemønster.
- Kontroller om tråden avsmalner mot enden, som er typisk for NPT-beslag, eller holder en jevn bredde, som er typisk for rette gjengebeslag som brukes på enkelte dispensersystemer.
- Mål lengden på den gjengede seksjonen så vel som diameteren, siden noen adaptere krever en minimum inngrepslengde for å tette pålitelig.
- Sammenlign målingen med produsentens spesifikasjonsarket for kranen eller dispenseren, siden trykte størrelser vanligvis er mer nøyaktige enn et visuelt estimat.
En rask måte å sjekke størrelsen hjemme er å sammenligne beslaget med en mynt: en 1/4 tommers rørfitting er nær bredden på en krone, mens en 3/8 tommers fitting er nærmere bredden på en nikkel. Dette er kun en grov feltsjekk og bør ikke erstatte en faktisk kalipermåling før du bestiller deler.
Verktøy som gjør måling enklere
- En digital eller skiveskyvelære for ytre og indre diameteravlesninger.
- En gjengestigningsmåler for å bekrefte gjenger per tomme på gjengede beslag.
- En liten lommelykt og inspeksjonsspeil for kontroll av koblinger i trange skapplasser.
- En notisblokk eller telefonkamera for å registrere målingen umiddelbart, siden beslag kan se like ut når de er fjernet fra installasjonen.
Trådtyper som vanligvis finnes på vanndispenserkraner
Ikke alle koblinger i et dispensersystem er gjenget, men der det er tråder, betyr typen like mye som størrelsen.
NPT (National Pipe Taper)
NPT-gjenger avsmalner litt slik at skjøten strammer seg gradvis etter hvert som den skrus inn, noe som er vanlig på innløpssiden av filtreringsenheter og enkelte kranskafter i dispenser i nordamerikanske produkter.
BSP (British Standard Pipe)
BSP-gjenger er vanlige på kraner og armaturer produsert for europeiske, britiske og mange Asia-Stillehavsmarkeder. En 1/2-tommers BSP-kobling vil ikke tette riktig mot en 1/2-tommers NPT-kobling selv om den nominelle størrelsesetiketten er identisk, fordi gjengevinkelen og stigningen er forskjellige. BSP-gjenger bruker en gjengevinkel på 55 grader, mens NPT-gjenger bruker en gjengevinkel på 60 grader, som er den underliggende årsaken til at de to ikke er krysskompatible uten adapter.
Push-to-connect og kompresjonsfittings
Disse er ikke gjenget i tradisjonell forstand. En push-to-connect fitting bruker en intern hylse som griper røret når den settes inn, mens en kompresjonsfitting bruker en hylse som klemmes mot røret av en mutter. Begge er standard på 1/4 tommers dispenserlinjer fordi de tillater installasjon uten verktøy eller lavt verktøy og enkel frakobling for filterbytte.
JIS og andre regionale standarder
Noen apparater og dispenserkomponenter produsert for visse eksportmarkeder følger JIS (Japanese Industrial Standard) gjengemønster, som er dimensjonalt nær BSP i mange størrelser, men behandles som en distinkt standard av monteringsprodusenter. Når du kjøper dispenserkomponenter internasjonalt, er det å sjekke om en del er merket NPT, BSP eller JIS en raskere måte å unngå feil enn å stole på den nominelle størrelsen alene.
Materialeer som brukes i armaturet til dispenserkranen
Materialet et armatur er laget av påvirker både hvordan det tetter og hvor lenge koblingen varer under en vask, hvor fuktighet og sporadisk vannkontakt er vanlig.
| Material | Typisk bruk | Notater |
|---|---|---|
| Messing | Kompresjonsbeslags, adapters, valve bodies | Korrosjonsbestandig, holder trådformen godt ved gjentatt bruk |
| Rustfritt stål | Kraneskafter, flettede tilførselsledninger | Sterk og motstandsdyktig mot groper, ofte brukt der det er synlig |
| Nylon og polypropylen | Push-to-connect kropper, rimelige dispensersett | Lett, motstår mineraloppbygging, generelt vurdert for lavere trykk |
| Polyetylenrør | Selve slangen mellom dispenseren og filtreringsenheten | Fleksibel, allment tilgjengelig i 1/4 tomme ytre diameter |
Et dispensersystem trenger ikke å bruke ett enkelt materiale hele veien. Det er for eksempel vanlig å se en kompresjonsadapter av messing ved avstengningsventilen, som går over i polyetylenrør og ender i en trykk-til-kopling-kobling ved basen på dispenserkranen.
Velge riktig adapter eller beslag
Når krantilkoblingsstørrelsen og tilførselsledningens størrelse ikke stemmer overens, er en adapter den riktige løsningen i stedet for å tvinge en overdimensjonert eller underdimensjonert kobling på plass.
| Mismatch Scenario | Anbefalt adapter |
|---|---|
| 3/8 tommer valve outlet to 1/4 inch dispenser tubing | 3/8 tommer to 1/4 inch reducing compression adapter |
| NPT-gjenget uttak for å trykke-til-koble slange | NPT til push-to-connect rett adapter |
| BSP gjenget kran til NPT filtreringsenhet | BSP til NPT gjengeomformer med tetningsskive |
| Enkel tilførselsventil som mater både en dispenser og en ismaskin | T-adapter med to uttak med uavhengige avstengninger |
Når du kjøper en adapter, er det også verdt å sjekke å matche grunnmaterialet. Messingadaptere er de mest brukte for dispenserlinjer fordi messing motstår korrosjon i et vått skapmiljø, mens nylon- eller polypropylenadaptere er vanlige på billigere dispensersett og er lettere, men generelt vurdert for lavere trykk. Blanding av forskjellige metaller direkte på en gjenget skjøt, for eksempel et aluminiumsrør gjenget rett inn i en messingventil, er også verdt å unngå der det er mulig, siden ulik metallkontakt kan akselerere korrosjon i skjøten over år med bruk.
Overveielser om trykk og strømningshastighet
Tilkoblingsstørrelsen er nært knyttet til hvor mye vann som kan passere gjennom en armatur per minutt, noe som betyr noe for dispenserkraner fordi filtrering og omvendt osmosesystemer allerede begrenser strømmen før vannet i det hele tatt når kranen.
- En 1/4 tommers linje er vanligvis tilstrekkelig for en dispenserkran alene, siden drikke- og matlagingstrekk er intermitterende og lavt volum sammenlignet med en helvaskkran.
- Omvendt osmose-systemer inkluderer ofte en lagringstank nettopp fordi membranen begrenser strømningshastigheten betydelig, så tanken tilfører et raskere vannutbrudd til kranen i stedet for å stole på sanntidsstrøm gjennom membranen.
- Underdimensjonerte slanger sammen med et langt kabinettløp kan redusere dispenserutgangen merkbart selv når tilpasningsstørrelsen i hver ende er riktig, så slangelengde og ruting er verdt å vurdere sammen med selve tilkoblingsstørrelsen.
- Husholdningsvanntrykket er vanligvis mye høyere enn hva en dispenserkran eller dens slange trenger å håndtere, og det er grunnen til at en trykkreduserende eller begrensende kobling noen ganger er innebygd i tilførselsledningen foran en dispensertilkobling.
Installasjonstips for en sikker krantilkobling
- Påfør gjengetetningstape eller rørskjøtblanding kun på gjengede forbindelser, aldri på trykk-for-til-kopling eller kompresjonsfittings.
- Stram først kompresjonsmutrene for hånd, og bruk deretter en skiftenøkkel for en siste kvart omdreining i stedet for å stramme helt med verktøy fra starten, noe som reduserer risikoen for å sprekke en hylse.
- Støtt dispenserkranskaftet med monteringsmutteren jevnt slik at basen ikke sitter på skrå mot vaskedekket, noe som kan belaste forbindelsen over tid.
- Slå på vanntilførselen sakte og kontroller hver skjøt for drypp før du forlater installasjonen uten tilsyn.
- Hold slangelengden mellom avstengningsventilen og dispenserkranen så kort og rett som praktisk mulig, siden overflødig kveilrør inne i et skap øker belastningen på tilkoblingspunktene.
- Merk eller merk dispenserlinjen hvis den deler skap med andre tilførselslinjer, så fremtidig vedlikehold krever ikke å gjette hvilken tube som mater hvilken armatur.
- La en liten servicesløyfe med slange være nær avstengningsventilen, noe som gjør det lettere å trekke kranen eller filteret litt forover for fremtidige filterskift uten å koble fra alle armaturer.
Vedlikeholde dispenserkrantilkoblinger over tid
En tilkobling med riktig størrelse kan fortsatt utvikle problemer hvis den aldri blir inspisert. Å bygge en lett vedlikeholdsvane forlenger levetiden til både armaturet og kranen.
Hva du bør sjekke med jevne mellomrom
- Se etter mineralskorpe eller hvite rester som dannes rundt kompresjonsnøtter, noe som kan indikere en langsom, pågående siv i stedet for en plutselig lekkasje.
- Kontroller at slangen ikke har knekket eller blitt klemt av skapartikler som er lagret i nærheten, siden en knekk begrenser flyten selv når selve koblingen er intakt.
- Bekreft at stengeventilen fortsatt dreier helt, siden ventiler som sjelden brukes kan bli stive og vanskeligere å lukke raskt i en nødssituasjon.
- Når du bytter ut en filterpatron, inspisere push-to-connect fittings for rifter på slangeenden, og trim slangen litt før du setter inn igjen hvis enden ser slitt ut.
Tegn på at en beslag bør byttes i stedet for å strammes på nytt
Hvis en kompresjonsmutter allerede er fjernet og satt på nytt én gang og fortsatt lekker etter tiltrekking, har hylsteret sannsynligvis mistet sin originale tetning og bør erstattes i stedet for å strammes ytterligere, siden overstramming av en slitt hylse kan knekke monteringskroppen i stedet for å løse lekkasjen.
Feilsøking Vanlige problemer med tilkoblingsstørrelse
Beslaget ser like stort ut, men tres ikke på
Dette er nesten alltid uoverensstemmelse med trådtype i stedet for størrelsesfeil, som oftest NPT-møter med BSP. Bekreft gjengestigningen med en gjengemåler før du antar at delen er defekt.
Koblingen strammer seg, men lekker fortsatt
Sjekk om en kompresjonshylse har blitt gjenbrukt etter å ha blitt fjernet én gang, siden hylsene vanligvis er utformet for engangsbruk og kan miste forseglingen andre gang de komprimeres.
Dispenserkranskaftet passer ikke til det eksisterende vaskehullet
Vaskhull for dispenserkraner kuttes vanligvis til en standarddiameter, men skaftkrager varierer fra produsent til produsent. En reduksjonskrage eller en ekspanderende gjennomføring kan vanligvis lukke dette gapet uten å bore på nytt i vaskedekket.
Vannstrømmen fra dispenserkranen virker tregere enn før
Langsommere strømning over tid er ofte en filterpatron som nærmer seg slutten av levetiden i stedet for et problem med tilkoblingsstørrelsen, men det er verdt å utelukke en knekk i slangen eller en delvis lukket stengeventil først, siden begge er raskere å sjekke enn å bytte ut et filter.
Push-to-connect-koblingen vil ikke holde slangen på plass
Dette er ofte forårsaket av en rørende som ble kuttet i vinkel i stedet for firkantet, eller av rør som har blitt litt ovale etter å ha blitt kveilet tett over en lengre periode. Trimming av et friskt, firkantet kutt på slangeenden før du setter inn igjen løser vanligvis dette.
Ordliste for krantilkoblingsvilkår
Nominell størrelse
Det avrundede, standardiserte navnet på en passform, brukt for bestilling og kompatibilitet, i stedet for en bokstavelig ytre diametermåling.
Ferrule
En liten metallring inne i en kompresjonsfitting som klemmes mot røret for å lage en tetning når mutteren strammes.
Shank
Den gjengede eller glatte rørdelen av en kran som går ned gjennom vaskedekket og er festet under med en monteringsmutter.
Air gap
Et gap innebygd i visse dispenserkraner som hindrer dreneringsvannet i å sifonere tilbake i drikkevannsledningen, vanligvis nødvendig sammen med omvendt osmosesystemer.
Push-to-connect fitting
En kobling som griper innvendig i slangen når den settes inn, og tillater verktøyfri tilkobling og frakobling ved hjelp av en utløserkrage.
Ofte stilte spørsmål
Hvilken størrelse er en standard vanndispenserkrantilkobling?
De fleste vanndispenserkraner kobles til ved hjelp av 1/4 tommers ytre diameter rør på tilførselssiden og et skaft nær 1/2 tomme for montering gjennom vaskedekket.
Kan jeg koble en vanndispenserkran direkte til en 1/2 tommers tilførselsledning?
Ikke direkte. En reduksjonsadapter er nødvendig for å trappe tilkoblingen ned fra 1/2 tomme til 1/4 tomme eller 3/8 tomme størrelsen som dispenserkranen og dens slange er bygget for.
Hvordan vet jeg om kranen min bruker NPT- eller BSP-tråder?
Mål gjengestigningen og sjekk om tråden smalner mot spissen. En konisk gjenge med grov stigning er vanligvis NPT, mens en rett, finere gjenge ofte er BSP, men å sjekke produktdokumentasjonen for opprinnelsesland er den mest pålitelige bekreftelsen.
Bruker alle vanndispenserkraner push-to-connect fittings?
Nei. Mange bruker kompresjonsfittings i stedet, og noen avanserte enheter bruker et hybridoppsett med et gjenget innløp sammen med push-to-connect-rør lenger ned i linjen.
Hvorfor fortsetter tilkoblingen til dispenserkranen å løsne over tid?
Dette er ofte forårsaket av vibrasjoner eller gjentatte kabinettbevegelser kombinert med en kobling som kun ble strammet for hånd. En siste tiltrekking av skiftenøkkel på gjenge- og kompresjonsskjøter, uten overstramming, løser vanligvis gjentatte løsner.
Kan jeg dele én avstengningsventil mellom en dispenserkran og en ismaskin i kjøleskap?
Ja, dette er vanlig praksis å bruke en T-kobling med to uttak, så lenge hvert uttak har sin egen uavhengige avstengning slik at det ene apparatet kan betjenes uten å kutte vann til det andre.
Påvirker slangelengden riktig tilkoblingsstørrelse?
Selve tilkoblingsstørrelsen endres ikke med lengden, men lengre løp med smale rør kan redusere strømningshastigheten, så å holde løpene rimelig korte er en praktisk vurdering ved siden av å velge riktig tilpasningsstørrelse.
Er metrisk slange kompatibel med imperial push-to-connect fittings?
Generelt nei, siden den ytre diameterforskjellen mellom vanlige metriske størrelser og imperiale størrelser er nok til å forhindre en sikker forsegling, selv når de to virker nære i størrelse. Matchende rør og fittings fra samme dimensjoneringssystem unngår dette problemet helt.
